ADCA Steam Traps
แบบถ้วยคว่ำ(Inverted Bucket) และ แบบลูกลอย(Float),
แบบ Thermostatic,
แบบ Thermodynamic,
แบบ Bimetal,
ADCA Condensate Drain Valve
ADCA CDV - Condensate Drain Valve
เป็นวาล์วอัตโนมัติ สำหรับปล่อย Condensate ออกจากระบบไอน้ำในช่วงที่เริ่มจ่ายไอน้ำ (Start-up) และช่วงหยุดจ่ายไอน้ำ (Shut Down)
สปริงที่ติดอยู่กับชุดวาล์ว จะดันวาล์วให้เปิดออกตราบใดที่ในระบบยังไม่มีความดัน ต่อเมี่อมีความดันในระบบเพิ่มขึ้นจนมีแรงดันเพียงพอ ก็จะชนะแรงสปริงที่ตัว CDV ซึ่งได้รับการปรับตั้งไว้ จึงสามารถดันวาล์วให้ปิดได้
เมื่อความดันในระบบ ตกลงต่ำกว่าแรงดันปิดวาล์ว สปริงก็จะดันวาล์วให้เปิดออก จึงไม่มี Condensate ค้างอยู่ในระบบ เมื่อหยุดการจ่ายไอน้ำ
เหมาะสำหรับ Steam Header, ท่อจ่ายไอที่มีลักษณะน้ำท่วมขัง, ปลายท่อจ่ายไอ

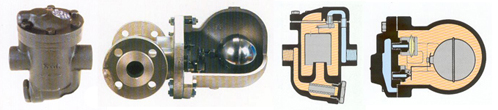

สตีมแทรปกลุ่มกลไก (Mechanical Steam Traps)

    คุณสมบัติเด่น

  • ปล่อย Condensate ได้อย่างต่อเนื่อง ทันทีที่เกิด Condensate
  • Capacity สูง (ปล่อย Condensate ได้ปริมาณมาก)
  • เหมาะสำหรับกระบวนการที่ต้องการความร้อนเร็ว และควบคุมแม่นยำ
  • ไม่มีผลต่อการเปลี่ยนแปลงของ Load และ ความดัน
  • ควรติดตั้งในแนวที่กำหนด ซึ่งมีทั้งแบบแนวนอน และ แบบแนวตั้ง
  • มีทุกขนาดให้เลือกใช้ตามต้องการ
ADCA Steam Trap แบบถ้วยคว่ำ (Inverted Bucket Steam Traps) และ แบบลูกลอย (Float and Thermostatic Steam Traps)

ADCA IB12 - 1/2", 3/4"
Inverted Bucket Steam Trap



ADCA IBB12 - 3/4", 1"
Inverted Bucket Steam Trap


ขนาด IB12 : 1/2" และ 3/4"   DN15 and DN20
ขนาด IBB12 : 3/4" และ 1"    DN20 and DN25

ข้อต่อ : เกลียว BSP (ISO7/1 Rp (BS21))
ตัวเสื้อ (Body) : Ductile Iron - GJS-400-15 / 0.7040
อุปกรณ์ภายใน : Stainless Steel - AISI 410 / 1.4006 และ AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 16 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 250°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 14 bar (200 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 230°C

ช่วงความดัน (Max Differential Pressure)
IB/IBB12-4 :   4 bar
IB/IBB12-8 :   8 bar
IB/IBB12-12 : 12bar


ADCA IB30S, IB35S
Inverted Bucket Steam Trap



ADCA IB30SS, IB35SS
Inverted Bucket Steam Trap


ขนาด IB30S: 1/2" ถึง 1" DN15 to DN25
ขนาด IB30S: 1/2" ถึง 3/4" DN15 to DN20

ข้อต่อ : เกลียว BSP หรือ หน้าแปลน: DIN PN40 หรือ ANSI
ตัวเสื้อ (Body) : Carbon Steel - P250GH / 1.0460
Stainless Steel : CF8M / 1.4408
อุปกรณ์ภายใน : Stainless Steel - AISI 410 / 1.4006 และ AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 40 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 400°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 27 bar (391 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 380°C

ช่วงความดัน (Max Differential Pressure)
IB30S/IB30SS-4 :    4 bar
IB30S/IB30SS-8 :    8 bar
IB30S/IB30SS-12 :  12bar

ADCA FLT17 screwed
Float and Thermostatic Steam Trap




ADCA FLT17 Flanged
Float and Thermostatic Steam Trap

ขนาด : 1/2" ถึง 2" DN15 to DN50
ข้อต่อ : เกลียว BSP หรือ หน้าแปลน: DIN PN16
ตัวเสื้อ (Body) : Ductile Iron - GJS-400-15 / 0.7040
อุปกรณ์ภายใน : Stainless Steel - AISI 420 / 1.4021 และ AISI 304 /1.4301
ภายในมีอุปกรณ์ระบายอากาศ Thermostatic Air Vent

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 16 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 250°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 14 bar (200 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 198°C

ช่วงความดัน (Max Differential Pressure)
FLT17-4.5 :  4.5 bar
FLT17-10  :  10 bar
FLT17-14  :  14bar

ADCA FLT32 screwed
Float and Thermostatic Steam Trap




ADCA FLT32 Flanged
Float and Thermostatic Steam Trap


ขนาด : 1/2" ถึง 2" DN15 to DN50
ข้อต่อ : เกลียว BSP หรือ หน้าแปลน: DIN PN40
ตัวเสื้อ (Body) : Cast Steel - GP240GH / 1.0619
อุปกรณ์ภายใน : Stainless Steel - AISI 410 / 1.4006 และ AISI 304 /1.4301
ภายในมีอุปกรณ์ระบายอากาศ Thermostatic Air Vent

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 40 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 32 bar (200 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 250°C

ช่วงความดัน (Max Differential Pressure)
FLT32-4.5 :  4.5 bar
FLT32-10  :  10 bar
FLT32-14  :  14bar
FLT32-21  :  21bar

ADCA FLT14I Screwed
SS Float and Thermostatic Steam Trap


ADCA FLT14I Flanged
SS Float and Thermostatic Steam Trap

ขนาด : 1/2" ถึง 2" DN15 to DN50
ข้อต่อ : เกลียว BSP หรือ หน้าแปลน: DIN PN16
ตัวเสื้อ (Body) : Stainless Steel - CF8M / 1.4408
อุปกรณ์ภายใน : Stainless Steel - AISI 420 / 1.4021 และ AISI 304 /1.4301
ภายในมีอุปกรณ์ระบายอากาศ Thermostatic Air Vent

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 16 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 250°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 14 bar (200 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 198°C

ช่วงความดัน (Max Differential Pressure)
FLT14I-4.5 :  4.5 bar
FLT14I-10  :  10 bar
FLT14I-14  :  14bar


กลับขึ้นบนสุด - Back To TOP

ขอรายละเอียดเพิ่มเติมทาง e-mail : epmc@epmc.co.th

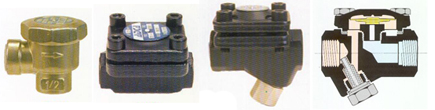

สตีมแทรปกลุ่มเธอร์โมสแตติก (Thermostatic Steam Traps)

    คุณสมบัติเด่น

  • ใช้เป็น Air Vent ก็ได้, เป็น Steam Trap ก็ได้
  • เป็นตัวปล่อยอากาศ(Air Vent) ออกจากระบบไอน้ำได้ดีที่สุด
  • Capacity สูง (ปล่อย Condensate ได้ปริมาณมาก)
  • สูญเสียไอน้ำน้อย เพราะทำงานที่อุณหภูมิต่ำกว่าไอน้ำเล็กน้อย
  • เหมาะสำหรับกระบวนการทำให้อุ่น เช่น Storge Heater, หม้ออุ่นอาหาร ฯลฯ
ADCA Steam Trap สตีมแทรปกลุ่มเธอร์โมสแตติก (Thermostatic Steam Traps and Air Vents)

ADCA TH13A
Thermostatic Steam Trap and Air Vent

ขนาด : 1/2 "
ข้อต่อ: เกลียว BSP
ตัวเสื้อ (Body) : Brass EN12165 / CuZn39Pb2
อุปกรณ์ภายใน : Stainless Steel - AISI 302 / 1.4300 และ AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 16 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 250°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 13 bar (188.5 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 200°C

ADCA TH21
Thermostatic Steam Trap



ADCA TH21SS
Thermostatic Steam Trap

ขนาด :TH21 = 1/2 " TH21SS = 1/2" - 1"
ข้อต่อ : เกลียว BSP หน้าแปลน DIN PN40 or ANSI
ตัวเสื้อ (Body) :
    TH21 : Forged Steel - P250GH / 1.0460
    TH21SS : Stainless Steel - AISI316 / 1.0460
อุปกรณ์ภายใน : Stainless Steel - AISI 302 / 1.4300 และ AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 21 bar (304.5 psi)
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 21 bar (304.5 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 200°C


ADCA TSS22
All SS Thermostatic Steam Trap


ขนาด : 1/4" - 1"
ข้อต่อ : เกลียว BSP/SW
ตัวเสื้อ (Body) : Stainless Steel - AISI 302 / 1.4300
อุปกรณ์ภายใน : Stainless Steel - AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 32 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 22 bar (319 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 250

ADCA TH32Y - TH32YCK
Thermostatic Steam trap


ขนาด : 1/2" - 1", DN15 to DN25
ข้อต่อ : เกลียว BSP หน้าแปลน DIN PN40 or ANSI
ตัวเสื้อ (Body) : Forged Steel - P250GH / 1.0460
อุปกรณ์ภายใน : Stainless Steel - AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 32 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 22 bar (319 psi)
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 250

กลับขึ้นบนสุด - Back To TOP

ขอรายละเอียดเพิ่มเติมทาง e-mail : epmc@epmc.co.th

สตีมแทรปแบบเธอร์โมไดนามิค (Thermodynamic Steam Traps)

    คุณสมบัติเด่น

  • ขนาดกระทัดรัด น้ำหนักเบา ติดตั้งง่าย
  • แนะนำให้ติดตั้งในแนวนอน แต่ :-
  • สามารถติดตั้งได้ทุกตำแหน่ง ไม่ว่าแนวนอน, ตะแคง หรือแนวตั้ง
  • ดีเยี่ยม สำหรับระบบไอน้ำความดันสูง
  • ทนทานต่อ Water Hammer และ ความสั่นสะเทืแน
  • สามารถใช้กับ Superheated Steam ได้
  • มีีส่วนที่เคลื่อนไหวเพียงชิ้นเดียว ทำงานได้ทุกช่วงความดัน โดยไม่ต้องปรับแต่ง


ADCA Steam Trap แบบเธอร์โมไดนามิคส์ฺ (Thermodynamics Steam Traps)

ADCA DT 40S
Thermodynamic Steam Trap


ขนาด : 3/8 " - 1"
ข้อต่อ : เกลียว BSP
ตัวเสื้อ (Body) : CA-40 / 1.4028
แผ่นจาน (Disc) : AISI 420 / 1.4021
อุปกรณ์อื่น ๆ : (Strainer Screen & Cap) : AISI 304 / 1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 63 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 400°C
ความดันใช้งานสูงสุด : 40 bar (580 psi)
อุณหภูมิใช้งานสูงสุด : 350°C

ADCA DT42S
Thermodynamic Steam Trap

ขนาด : 1/2 " ถึง 1" : DN15 to DN25
ข้อต่อ : เกลียว BSP หน้าแปลน PN40 - PN63 หรือ ANSI
ตัวเสื้อ (Body) : P250GH / 1.0460
แผ่นจาน (Disc & Seat) : Hardened St. Steel
อุปกรณ์อื่น ๆ : (Cover,Strainer Screen) : AISI 304 / 1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 63 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 400°C
ความดันใช้งานสูงสุด :
42 bar (609 psi)
อุณหภูมิใช้งานสูงสุด : 300°C

กลับขึ้นบนสุด - Back To TOP

ขอรายละเอียดเพิ่มเติมทาง e-mail : epmc@epmc.co.th

สตีมแทรปแบบโลหะ2ชนิด (Bimetal Steam Traps)

    คุณสมบัติเด่น

  • ใช้เป็น Air Vent ก็ได้, เป็น Steam Trap ก็ได้
  • สามารถใช้กับ Superheated Steam ได้
  • ประหยัดไอน้ำ เพราะทำงานที่อุณหภูมิต่ำกว่าไอน้ำ
  • ทนความดันได้สูง ทำงานได้ดีทุกช่วงความดัน
  • มีความทนทานเป็นเยี่ยม
  • เหมาะสำหรับ Steam Tracing, ขบวนการทำให้อุ่น

ADCA Steam Trap แบบโลหะ2ชนิด (Bimetal Steam Traps)

ADCA BSS 20 All Stainless
Bimetal Steam Trap

ขนาด : 1/2"
ข้อต่อ: เกลียว BSP, NPT
ตัวเสื้อ (Body) : Stainless Stee - AISI 304 /1.4301
อุปกรณ์ภายใน : Stainless Steel - AISI 304 /1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 45 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 20 bar
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 250°C

ADCA BM 20
Bimetal Steam Trap


ADCA BM 20 R
Bimetal Steam Trap

ขนาด : 1/2" - 1", DN15 to DN25
ข้อต่อ: เกลียว BSP หน้าแปลน PN40 หรือ ANSI
ตัวเสื้อ (Body) : Forged Stee - P250GH / 1.0460
อุปกรณ์ภายใน : Stainless Steel - AISI 304 / 1.4301

ทนความตันสูงสุด
PMA (Max. Allowable Pressure) : 32 bar
ทนอุณหภูมิสูงสุด
TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
PMO (Max Operating Pressure) : 17 bar
อุณหภูมิใช้งานสูงสุด
TMO (Max Operating Temperature) : 250°C

ADCA BM 24, BM32
1/2" - 1"  DN15 to DN25
Bimetal Steam Trap

ขนาด : 1/2" - 1", DN15 to DN25
ข้อต่อ: เกลียว BSP หน้าแปลน PN40 หรือ ANSI
ตัวเสื้อ (Body) : Forged Stee - P250GH / 1.0460
อุปกรณ์ภายใน : Stainless Steel - AISI 304 / 1.4301

ทนความตันสูงสุด
BM24 - PMA (Max. Allowable Pressure) : 32 bar
BM32 - PMA (Max. Allowable Pressure) : 32 bar
ทนอุณหภูมิสูงสุด
BM24 -TMA (Max. Allowable Temperature) : 400°C
BM24 -TMA (Max. Allowable Temperature) : 400°C
ความดันใช้งานสูงสุด
BM24 - PMO (Max. Allowable Pressure) : 24 bar
BM32 - PMO (Max. Allowable Pressure) : 32 bar
อุณหภูมิใช้งานสูงสุด
BM24 -TMO (Max. Allowable Temperature) : 250°C
BM24 -TMO (Max. Allowable Temperature) : 350°C

ADCA BM24, BM32
1-1/2" - 2"   DN40 - DN50
Bimetal Steam Trap

ขนาด : 1-1/2" - 2", DN40 to DN50
ข้อต่อ: เกลียว BSP หน้าแปลน PN40 หรือ ANSI
    SW - Socket weld to ANSI B 16.11
    BW - Buttt weld to ANSI B 16.25
ตัวเสื้อ (Body) : Forged Stee -ASTM A105/ 1.0432
อุปกรณ์ภายใน : Stainless Steel - AISI 304 / 1.4301

ทนความตันสูงสุด
BM24 - PMA (Max. Allowable Pressure) : 32 bar
BM32 - PMA (Max. Allowable Pressure) : 32 bar
ทนอุณหภูมิสูงสุด
BM24 -TMA (Max. Allowable Temperature) : 300°C
BM32 -TMA (Max. Allowable Temperature) : 300°C
ความดันใช้งานสูงสุด
BM24 - PMO (Max. Allowable Pressure) : 24 bar
BM32 - PMO (Max. Allowable Pressure) : 32 bar
อุณหภูมิใช้งานสูงสุด
BM24 -TMO (Max. Allowable Temperature) : 250°C
BM24 -TMO (Max. Allowable Temperature) : 250°C

ADCA BM 35, BM 45
Bimetal Steam Trap

ขนาด : 1/2" - 1", DN15 to DN25
ข้อต่อ: เกลียว BSPT หรือ NPT
    หน้าแปลน EN 1092-1 PN63 หรือ ANSI 400
    SW - Socket weld to ANSI B 16.11
    BW - Buttt weld to ANSI B 16.25
ตัวเสื้อ (Body) : Forged Stee -ASTM A105/ 1.0432
อุปกรณ์ภายใน : Stainless Steel - AISI 304 / 1.4301

ข้อกำหนดขีดจำกัด (Limiting Conditions)
PN63 - ANSI 400
Allowable Pressure Related Temperature
63 bar 300°C
BM 35 - 35 bar 425°C
BM 45 - 45 bar 425°C

ช่วงความดันใช้งาน
BM 35 - 2 bar ถึง 35 bar
BM 45 - 15 bar ถึง 45 bar

ADCA BM 80, BM 140
Bimetal Steam Trap

ขนาด : 1/2" - 1", DN15 to DN25
ข้อต่อ: เกลียว BSPT หรือ NPT
        หน้าแปลน :-
        รุ่น BM 80  - EN 1092-1 PN100 หรือ ANSI 600
        รุ่น BM 140 - EN 1092-1 PN160 หรือ ANSI 900
    SW - Socket weld to ANSI B 16.11
    BW - Buttt weld to ANSI B 16.25
ตัวเสื้อ (Body) : Forged Stee -ASTM A182F22/ 1.7380
อุปกรณ์ภายใน : Stainless Steel - AISI 304 / 1.4301

ข้อกำหนดขีดจำกัด (Limiting Conditions)
PN100 - ANSI 600
Allowable Pressure Related Temperature
100 bar 250°C
80 bar 350°C
70 bar 450°C
PN160 - ANSI 900
Allowable Pressure Related Temperature
160 bar 300°C
140 bar 450°C
52 bar 550°C

ช่วงความดันใช้งาน
BM 80   - 25 bar ถึง 80 bar
BM 140 - 25 bar ถึง 140 bar

กลับขึ้นบนสุด - Back To TOP

ขอรายละเอียดเพิ่มเติมทาง e-mail : epmc@epmc.co.th

<
